Ω SOLAR - Mordazas
Mordazas ALU "Z" para fijación lateral - Aluminio
Mordaza "Ω" multiespesor ALU para fijación intermedia - Aluminio
Mordazas en "Z" para fijación lateral - premontadas - aluminio
Mordazas "Ω" para fijación intermedia - premontadas - aluminio
Mordazas universales en "Z" - para fijación de paneles laterales - aluminio
Mordazas universales "Ω" - para fijación intermedia de paneles - aluminio
Placa de fijación
Abrazaderas Z para fijación lateral
← | → | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | A (mm) | Grosor (mm) | Para usar con tornillos | |||||||||||
| + | FVT9403 | FVS-Z-28-ALU | 28 | 28 | FVT1335 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3031 | FVS-Z-31-ALU | 31 | 29-30-31 | FVT1337 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3034 | FVS-Z-34-ALU | 34 | 32-33-34 | FVT1337 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3036 | FVS-Z-36-ALU | 36 | 35 - 36 | FVT1338 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3039 | FVS-Z-39-ALU | 39 | 37-38-39 | FVT1338 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3041 | FVS-Z-41-ALU | 41 | 40 - 41 | FVT1340 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3044 | FVS-Z-44-ALU | 44 | 42-43-44 | FVT1340 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3046 | FVS-Z-46-ALU | 46 | 45 - 46 | FVT1341 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3049 | FVS-Z-49-ALU | 49 | 47-48-49 | FVT1341 | ||||||||||
Especificaciones: |
|||||||||||||||
| + | FVT3051 | FVS-Z-51-ALU | 51 | 50 - 51 | FVT1342 | ||||||||||
Especificaciones: |
|||||||||||||||

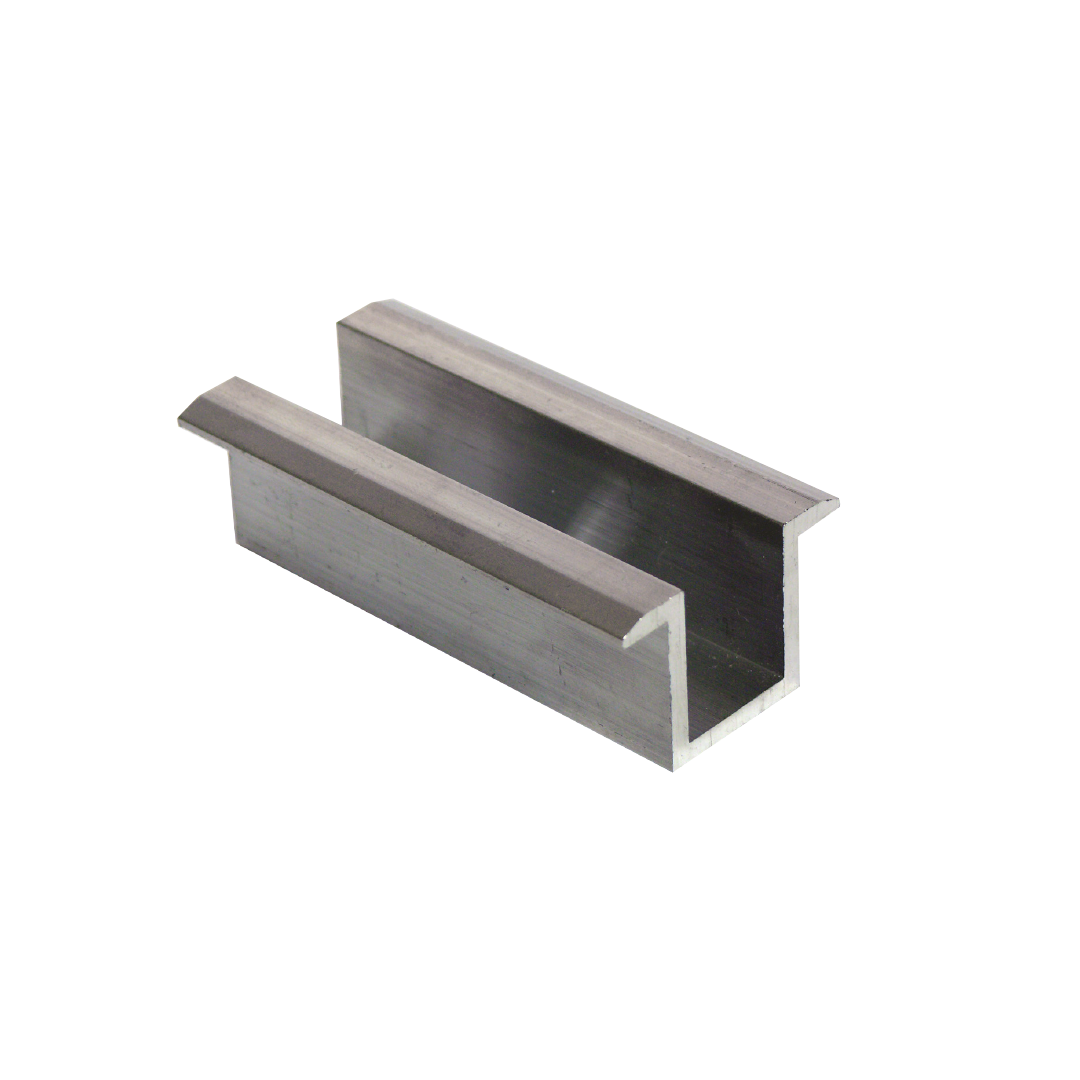

Ω - abrazaderas para fijación intermedia
Compre tornillos según el grosor del panel en la tabla Z-Jaw.
← | → | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | Para paneles con espesor (mm) | ||||||||||||
| + | FVT3112 | FVS-Ω-U-ALU | 28 - 51 | |||||||||||
Especificaciones: |
||||||||||||||
Abrazaderas Z pre-montado para fijación lateral
Los tornillos y las tuercas elásticas son de acero.
← | → | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | A (mm) | Grosor (mm) | ||||||||||
| + | FVT4031 | FVS-ZP-31-ALU | 31 | 29-30-31 | |||||||||
Especificaciones: |
|||||||||||||
| + | FVT4034 | FVS-ZP-34-ALU | 34 | 32-33-34 | |||||||||
Especificaciones: |
|||||||||||||
| + | FVT4036 | FVS-ZP-36-ALU | 36 | 35 - 36 | |||||||||
Especificaciones: |
|||||||||||||
| + | FVT4039 | FVS-ZP-39-ALU | 39 | 37-38-39 | |||||||||
Especificaciones: |
|||||||||||||
| + | FVT4041 | FVS-ZP-41-ALU | 41 | 40 - 41 | |||||||||
Especificaciones: |
|||||||||||||
| + | FVT4044 | FVS-ZP-44-ALU | 44 | 42-43-44 | |||||||||
Especificaciones: |
|||||||||||||
| + | FVT4046 | FVS-ZP-46-ALU | 46 | 45 - 46 | |||||||||
Especificaciones: |
|||||||||||||
| + | FVT4049 | FVS-ZP-49-ALU | 49 | 47-48-49 | |||||||||
Especificaciones: |
|||||||||||||
| + | FVT4051 | FVS-ZP-51-ALU | 51 | 50 - 51 | |||||||||
Especificaciones: |
|||||||||||||

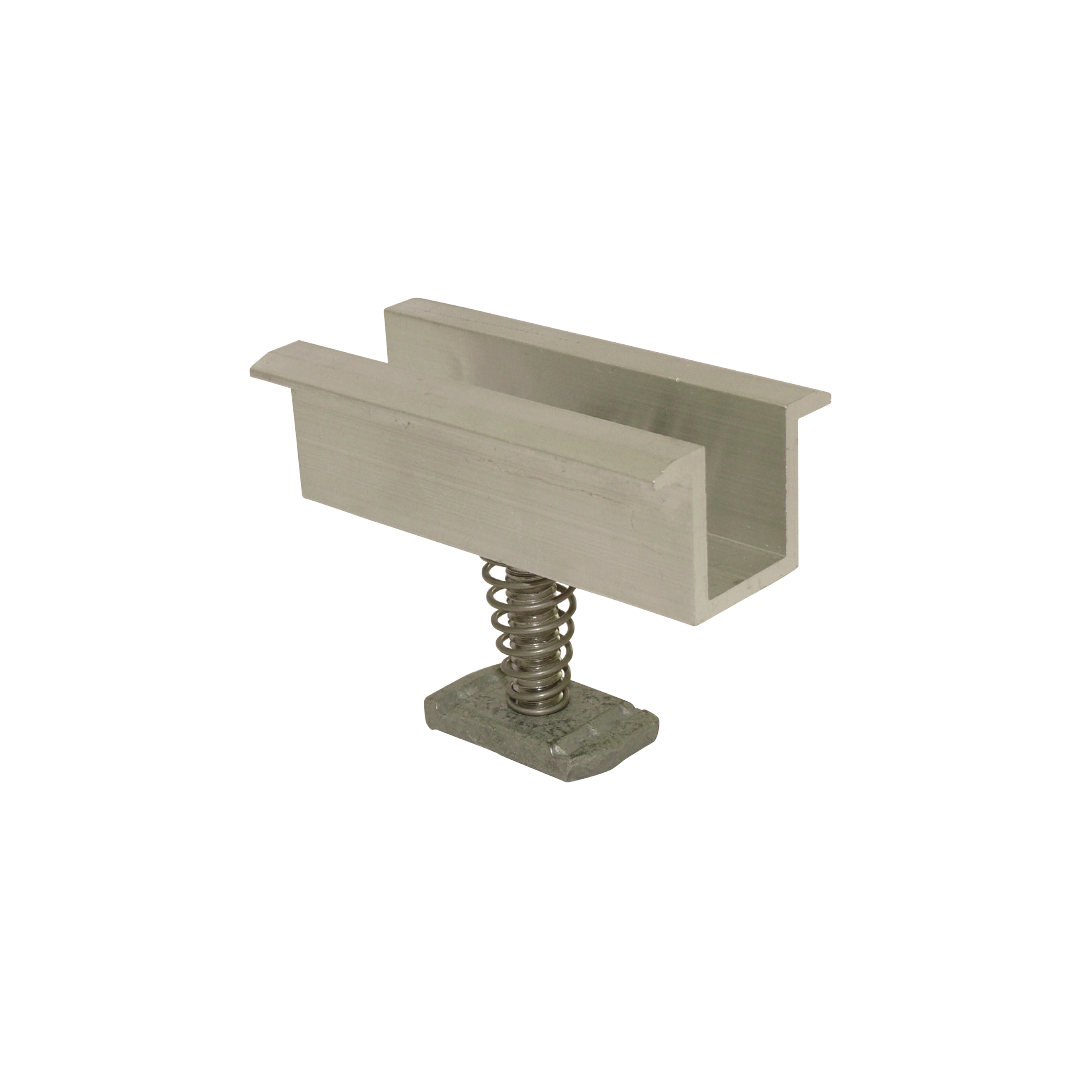

Ω - abrazaderas pre-montadas para fijación interm
Los tornillos y las tuercas elásticas son de acero.
← | → | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | Para paneles con espesor (mm) | |||||||||||
| + | FVT4114 | FVS-Ω-U-ALU-29-35 | 29 - 35 | ||||||||||
Especificaciones: |
|||||||||||||
| + | FVT4115 | FVS-Ω-U-ALU-36-45 | 36 - 45 | ||||||||||
Especificaciones: |
|||||||||||||
| + | FVT4116 | FVS-Ω-U-ALU-46-51 | 46 - 51 | ||||||||||
Especificaciones: |
|||||||||||||
Z Universal - abrazaderas
El tornillo está fabricado en acero inoxidable A2.
← | → | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | A* (mm) | canal (mm) | M | |||||||||
| + | FVT7000 | FVS-Z-TAC-UNI-ALU | 29 ÷ 51 | 5 | M8 | ||||||||
Especificaciones: |
|||||||||||||

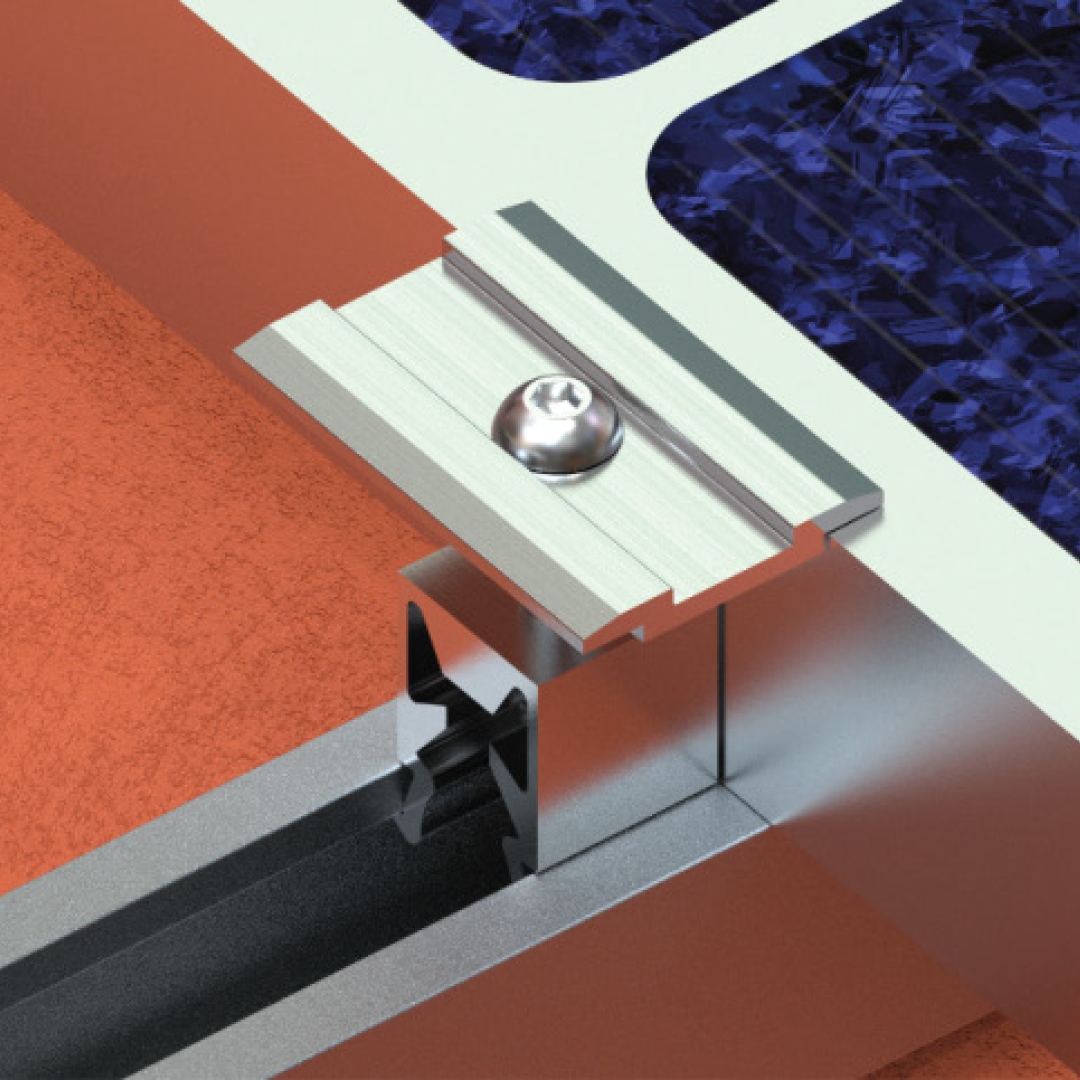

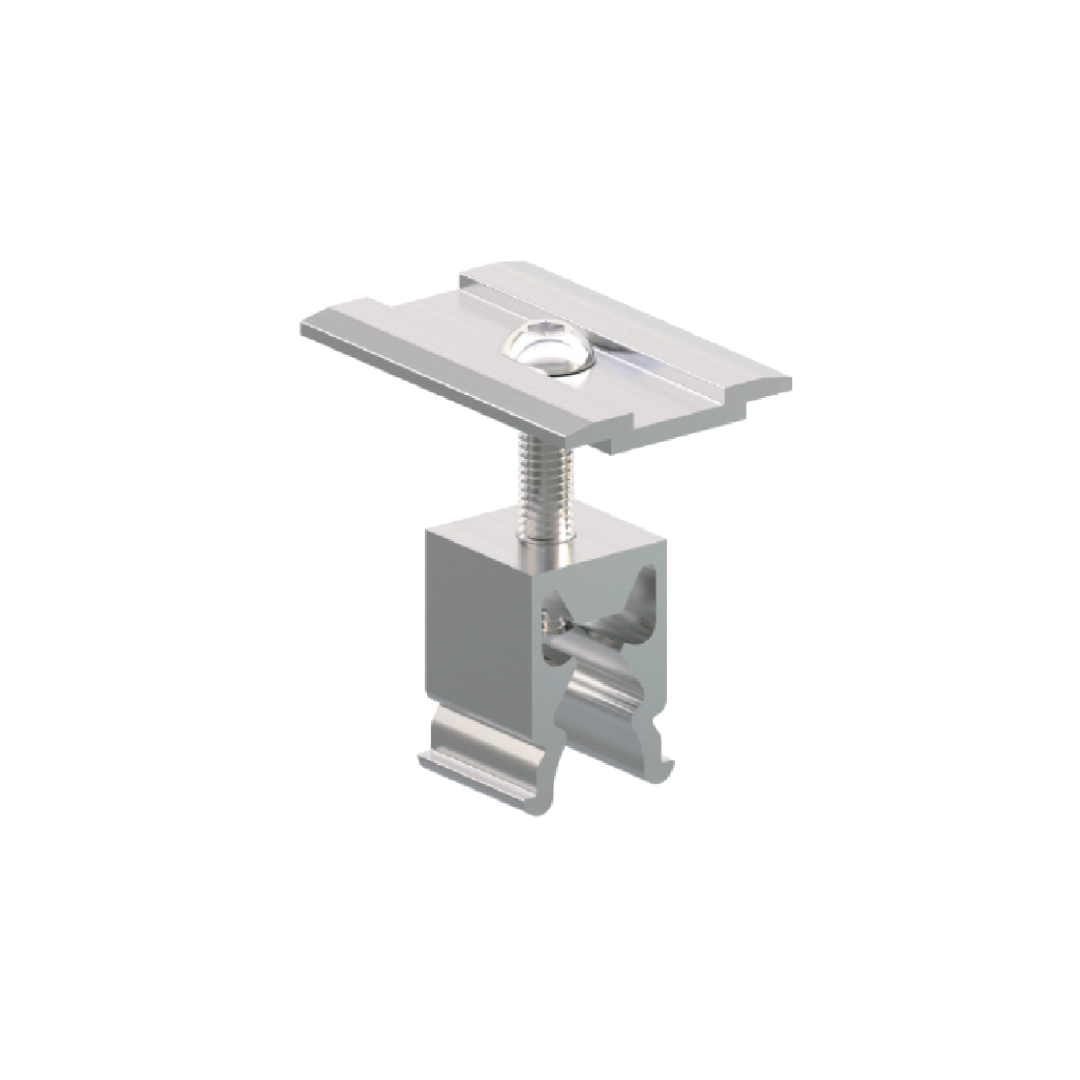

Ω Universal - abrazaderas
El tornillo está fabricado en acero inoxidable A2.
← | → | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | A* (mm) | canal (mm) | M | |||||||||
| + | FVT7005 | FVS-Ω-TAC-UNI-ALU | 29 ÷ 51 | 5 | M8 | ||||||||
Especificaciones: |
|||||||||||||
Placa de fijación
← | → | |
|---|---|---|
| Grosor del módulo (mm) | Para usar con tornillos | |
| 28 - 32 | FVT1342 | |
| 33 - 37 | FVT1343 | |
| 38 - 42 | FVT1331 | |
| 43 - 47 | FVT1333 | |
| 48 - 51 | FVT1344 |
← | → | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | ||||||||||||
| + | FVT1113 | FVT-FPP-INOX | |||||||||||
Especificaciones: |
|||||||||||||
