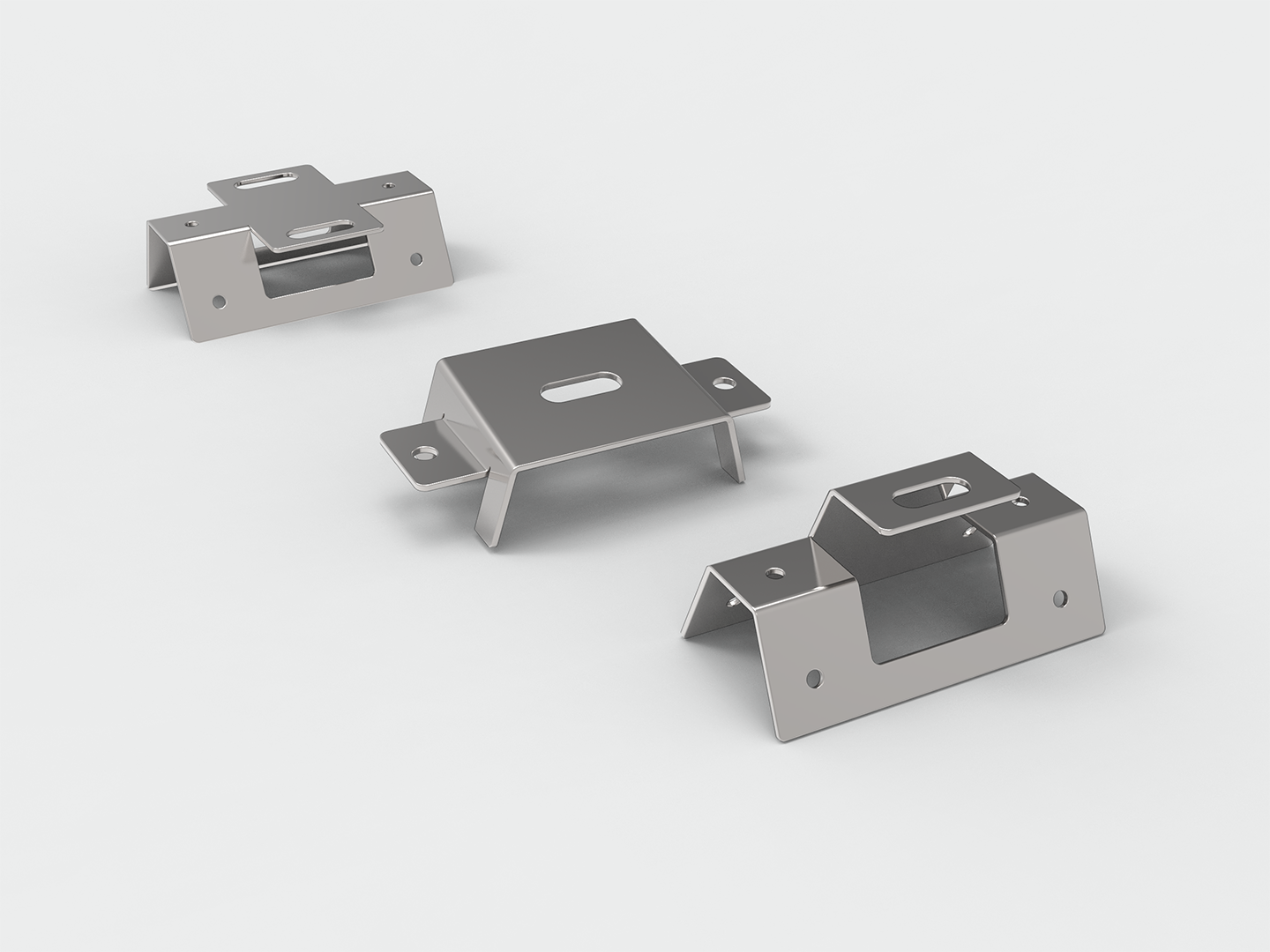

Soportes para chapa ondulada
Abrazadera de acero inoxidable
Kit premontado
Compensador lateral
Abrazadera de acero inoxidable
Completo con tuercas y tornillos M8x16 TE; par de apriete recomendado 30-35 Nm.
← | → | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | Acabado | Piezas en el paquete | ||||||||||||
| FVT1299 | FVT-SLG-MRS-INOX | Acciaio INOX AISI 304 | 10 | ||||||||||||
Kit premontado
Para apretar el soporte utilizar una llave de vaso serie Beta 900L o una llave de vaso Usag de 235543 mm código 13.
Para el par de apriete, siga las instrucciones proporcionadas por el fabricante del módulo.
Para el par de apriete, siga las instrucciones proporcionadas por el fabricante del módulo.
← | → | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | A (mm) | B (mm) | L (mm) | |||||||
| + | FVT5000 | FVT-SLG-UO80-INOX | 63 | 23 | 80 | ||||||
| Unidades por paquete: 20 Acabado: acero inoxidable AISI 304 |
|||||||||||
| + | FVT50XX | Plantilla de fijación | Proporcionar el ancho del panel. | Proporcionar el ancho del panel. | Proporcionar el ancho del panel. | ||||||
| Unidades por paquete: 20 Acabado: acero inoxidable AISI 304 Unidades por paquete: 1 Acabado: Galvanizado Sendzimir según UNI EN 10346:2022 |
|||||||||||
Compensador lateral
* Espesor del módulo fotovoltaico utilizado.
← | → | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Código | Referencia | A (mm) | Espesor* (mm) | ||||||||
| + | FVT5030 | FVS-UP-30-INOX | 30 | 29-30-31 | |||||||
Especificaciones: |
|||||||||||
| + | FVT5033 | FVS-UP-33-INOX | 33 | 32-33-34 | |||||||
Especificaciones: |
|||||||||||
| + | FVT5036 | FVS-UP-36-INOX | 36 | 35-36 | |||||||
Especificaciones: |
|||||||||||
| + | FVT5038 | FVS-UP-38-INOX | 38 | 37-38-39 | |||||||
Especificaciones: |
|||||||||||
| + | FVT5041 | FVS-UP-41-INOX | 41 | 40-41 | |||||||
Especificaciones: |
|||||||||||
| + | FVT5043 | FVS-UP-43-INOX | 43 | 42-43-44 | |||||||
Especificaciones: |
|||||||||||
| + | FVT5046 | FVS-UP-46-INOX | 46 | 45-46 | |||||||
Especificaciones: |
|||||||||||
| + | FVT5048 | FVS-UP-48-INOX | 48 | 47-48-49 | |||||||
Especificaciones: |
|||||||||||
| + | FVT5051 | FVS-UP-51-INOX | 51 | 50-51 | |||||||
Especificaciones: |
|||||||||||
